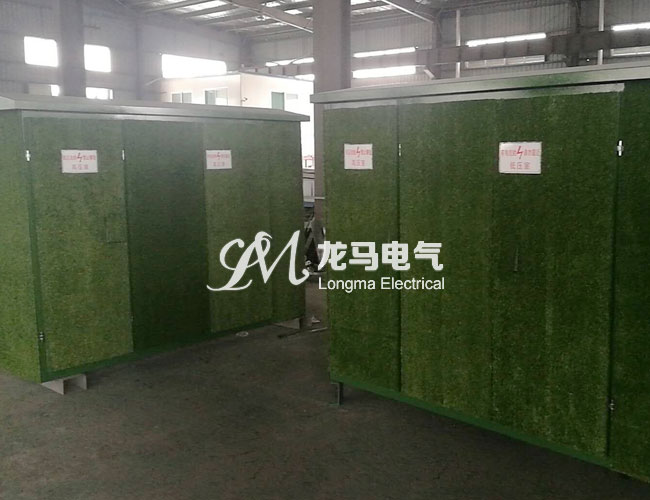

美式箱變結構組成

美式箱變箱體主要由底座、側板、隔板、門和頂蓋等部分組成。 箱體內分為高壓室、變壓室和低壓室。高壓室采用完善可靠的緊湊型設計，具有 quan面的防誤操作連鎖功能，可靠性高，檢修方便，高壓開關設備可采用終端負荷開關， 環網開關柜等。變壓器室可安裝容量為1600Kvar以下，電壓為12/0.4KV的油浸式或干式變壓器，并設有隔離防護網，變壓器室可采用自然通風或強迫通風，根據需要加裝自動溫度控制器， 室溫監視和自動啟閉的通風裝置。 低壓室配有配電、計量、無功補償等標準方案，可根據需要設計二次控制回路及出線數。

美式箱變特點

1、結構緊湊、體積小、安裝方便、靈活；

2、全緣、全密封結構、安quan可靠、免維護，可靠保護人身安quan；

3、高壓側采用雙熔斷器保護，其中插入式熔斷器熔絲為雙敏熔絲（溫度、電流）、后備熔斷器為限流熔斷器，降低了運行成本；

4、高壓進線采用電纜接插件結構，全緣、安quan可靠、操作方便；

5、既可用于環網，又可用于終端，轉換十分方便，提高了供電的可靠性

6、變壓器為三相三柱或三相五柱等結構，鐵芯采用階梯接縫工藝或卷鐵芯工藝，噪聲低、損耗低、抗短路和過載能力強。

7、采用真空干燥和真空注油的特殊工藝，我公司將用在110kV產品的此工藝延伸到10kV產品，為提高產品質量提gong有力保障。

8、箱體可根據運行環境的要求采用防腐設計和特殊噴漆處理，具有“三防”功能，即防凝露、防鹽霧、防霉菌的功能，并能滿足高溫、高濕環境下的防腐要求。
